Rozwiązanie zadania:

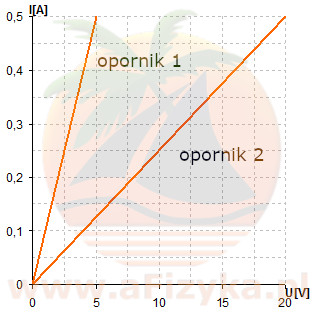

Wykres do zadania

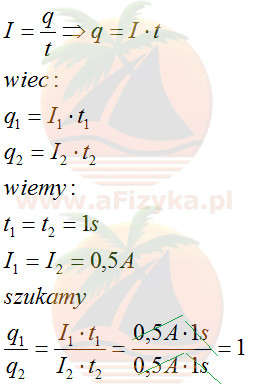

Sprawdzamy prawdziwość zdania nr 1. Skorzystamy z definicji natężenia prądu, z której po przekształceniu otrzymamy wzór na wielkość ładunku elektrycznego. Obliczymy stosunki tych ładunków dla obu oporników
Jest to zdanie fałszywe, ponieważ przez oba oporniki przepłynie w tym samym czasie ten sam ładunek elektryczny
Sprawdzamy prawdziwość zdania nr 2.

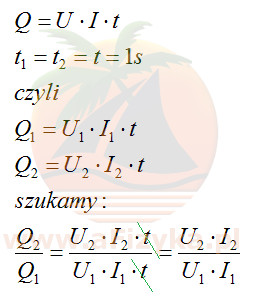

Skorzystamy ze wzoru na ciepło wydzielone na odbiorniku energii elektrycznej, na podstawie którego wyznaczymy szukany stosunek wydzielonego ciepła.
Odpowiednie wartości napięcia i natężenia dla obu oporników odczytamy z wykresu i podstawimy do otrzymanego wzoru
Jest to zdanie prawdziwe

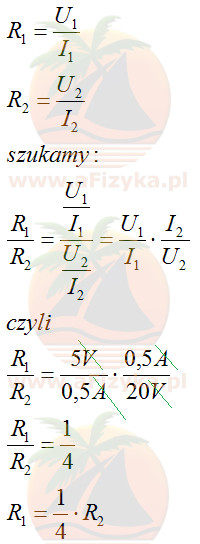

Sprawdzamy prawdziwość zdania nr 3. Skorzystamy z prawa Ohma i obliczymy szukany stosunek oporów elektrycznych. Odpowiednie wartości odczytamy z wykresu
Jest to zdanie prawdziwe
Zapiszemy odpowiedzi:
| Jeżeli przez oba oporniki płynie prąd o natężeniu 0,5 A, to w ciągu 1 sekundy przez opornik 2 przepłynie czterokrotnie większy ładunek elektryczny niż przez opornik 1 | F |
| Jeżeli przez oba oporniki płynie prąd o natężeniu 0,5 A, to wciągu 1 sekundy na oporniku 2 wydzieli się 4 razy więcej ciepła niż na oporniku 1 | P |
| Opór opornika 1 jest 4 razy mniejszy od opornika | P |
