Przyjrzyj się schematowi obwodu elektrycznego i uzasadnij tabelę, wpisując numery...Spotkania z fizyką klasa 8 Zeszyt ćwiczeń wyd. Nowa Era

Rozwiązanie zadania:

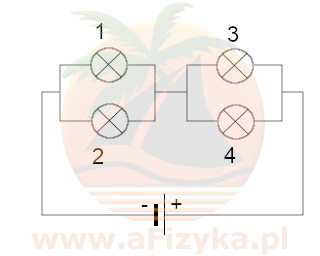

Schemat obwodu

Wskazówka: Jednym z warunków przepływu prądu elektrycznego jest zamknięty obwód. Przepalenie żarówki oznacza przerwanie obwodu w połączeniu szeregowym. Oznacza to, że dla wszystkich elementów tworzących takie połączenie z przepaloną żarówką prąd nie będzie płynąć. W tym zadaniu musimy odnaleźć takie przypadki.

Kolumna 1: Jeżeli żarówka 1 się przepali, to prąd nadal będzie płynąć przez żarówkę 2, 3 i 4.

Kolumna2: Gdy przepali się żarówka 3 i 4, to prąd nie będzie płynąć przez żadną żarówkę

Kolumna 3: Gdy przepali się żarówka 1 i 4, to prąd przepłynie przez żarówkę 2 i 3

Kolumna 4: Gdy przepali się żarówka 2 i 3, to prąd przepłynie przez żarówkę 1 i 4

Kolumna 5:Gdy przepali się żarówka 2 i 4, to prą przepłynie przez żarówkę 1 i 3

Kolumna 6: Gdy przepali się żarówka 1 i 2, to prąd nie będzie płynąć przez żadną żarówkę
