Rozwiązanie zadania:

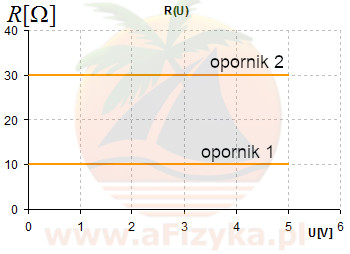

Wykres do zadania
Wskazówka: Aby z podanych warunków zadania obliczyć moc wydzieloną na obu opornikach, musimy obliczyć wartość natężenia prądu elektrycznego przepływającego przez oporniki. Z podanego wykresu odczytamy wartości oporów i napięcia

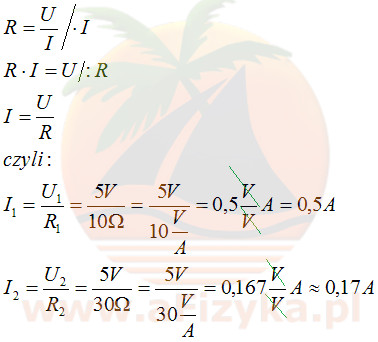

Skorzystamy z prawa Ohma, z którego po przekształceniu obliczymy potrzebne wartości natężeń prądów
Obliczamy moc wydzieloną na oporniku pierwszym przy napięciu 5 V
Odp. Prawidłowo uzupełnione zdanie 1 brzmi
Moc wydzielona na oporniku 1, gdy przyłożone jest do niego napięcie 5 V, wynosi 2,5 W

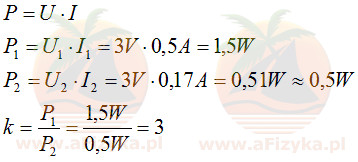

Obliczamy moc wydzieloną na oporniku pierwszym i drugim przy napięciu 3 V
Odp. Prawidłowo uzupełnione zdanie 2 brzmi
Przy napięciu 3 V na oporniku 1 wydziela się 3 razy większa moc niż na oporniku 2
Obliczamy ile razy większa moc wydzieli się na oporniku 1 przy napięciu 4 V niż przy napięciu 2 V.
Odp. Prawidłowo uzupełnione zdanie 3 brzmi
Jeżeli do opornika 1 przyłożymy napięcie 4 V, to wydzieli się na nim moc 2 razy większa niż przy napięciu 2 V
