Rozwiązanie zadania:

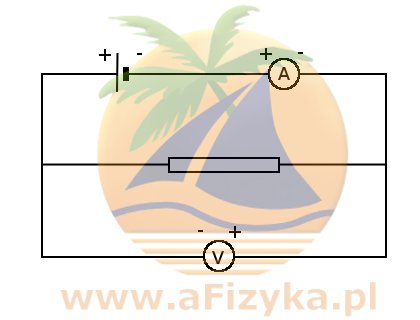

Schemat obwodu
Pomimo tego, że amperomierz jest podłączony szeregowo, a woltomierz równolegle, to te podłączenia są nieprawidłowe. Ponieważ biegunowość mierników jest źle podłączona. Zarówno woltomierz jak i amperomierze powinny być wpięte w obwód tak, aby zacisk miernika o znaku dodatnim był podłączony do obwodu od strony wyższego potencjału, czyli zgodnie z przepływem prądu elektrycznego

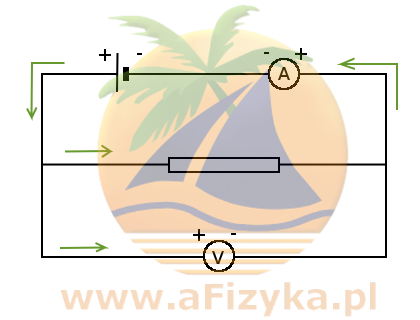

Schemat obwodu z prawidłowo podłączonymi miernikami. Dla ułatwienia rozwiązania, zielonymi strzałkami zaznaczymy na schemacie umowny kierunek przepływu prądu elektrycznego
