Rozwiązanie zadania:
Wskazówka: Zwojnica przez która przepływa prąd wytwarza tym silniejsze pole magnetyczne im ma więcej zwojów, przepływa przez nią prąd o większym natężeniu i ma rdzeń wykonany z ferromagnetyka
Odp. Zwojnica z rysunku B najsłabiej będzie oddziaływać z igłą magnetyczną bo ma najmniejszą ilość zwojów

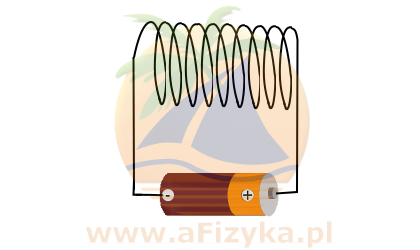

Zwojnica z rysunku C będzie mocniej oddziaływać z igłą magnetyczną niż zwojnica z rysunku B, bo ma większą ilość zwojów

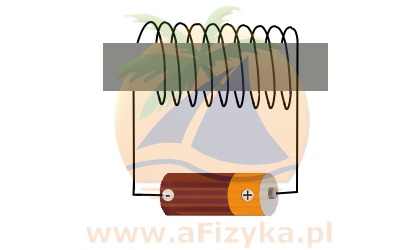

Zwojnica z rysunku D będzie mocniej oddziaływać z igłą magnetyczną niż zwojnica z rysunku C, bo ma rdzeń

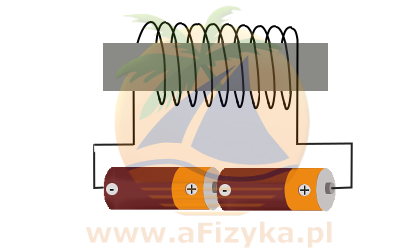

Zwojnica z rysunku A będzie najmocniej oddziaływać z igłą magnetyczną niż zwojnica z rysunku D, bo przepływa przez nią prąd o większym natężeniu (opór nawiniętego drutu zwojnicy A jest taki sam jak opór drutu zwojnicy D, ale jest podłączona do dwóch baterii, które dają większe napięcie, a z prawa Ohma wynika że natężenie prądu będzie większe, I=U/R)
