Rozwiązanie zadania:
Rysunek I (kompas)

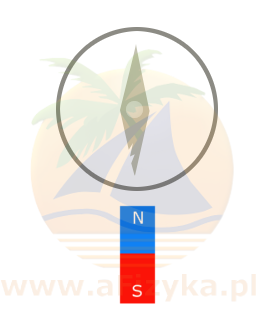

Rysunek II (magnes umieszczony w pobliżu kompasu)
Odp. Uzupełnione zdanie:
Początkowo wyszczerbiony fragment igły magnetycznej wskazywał południowy kierunek geograficzny Ziemi
Uzasadnienie: W tym zadania jest pułapka, która wynika z nazewnictwa biegunów geograficznych i biegunów magnetycznych.
Ziemski geograficzny biegun północny, to południowy biegun ziemskiego pola magnetycznego. Zaś geograficzny biegun południowy, to północny biegun ziemskiego pola magnetycznego. Stąd igła magnetyczna kompasu zwraca się swym północnym biegunem do południowego bieguna ziemskiego pola magnetycznego, czyli wskazuje geograficzny biegun północny.
Z rysunku II wynika, że igła magnetyczna od strony szczerby, ma magnetyczny biegun południowy, bo obróciła się w stronę magnetycznego bieguna północnego przyłożonego magnesu
