Na wykresie przedstawiono zależność natężenia prądu od przyłożonego napięcia dla dwóch...Spotkania z fizyką klasa 8 Podręcznik wyd. Nowa Era

Rozwiązanie zadania:

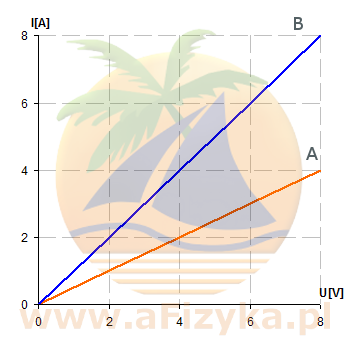

Wykres do zadania

Odp. A. Sprawdzamy czy, gdy do obu oporników jest przyłożone to samo napięcie, przez opornik B płynie prąd o dwukrotnie większym natężeni niż przez opornik A

Odczytujemy z wykresu wartość natężenia prądu płynącego przez opornik A i B na przykład na napięcia 4 V. Widzimy, że dla opornika A natężenie prądu wynosi I_A=2 A, a dla opornika B natężenie prądu wynosi I_B= 4 A.
Czyli zdanie to jest prawdziwe, natężenie prądu przepływające przez opornik B jest dwukrotnie większe niż płynące przez opornik A

Odp. B Sprawdzamy czy zdanie:Opór opornika B jest dwukrotnie większy niż opornika A jest prawdziwe.

Obliczymy opory tych oporników. Potrzebne dane odczytamy z wykresu i podstawimy do wzoru wynikającego z prawa Ohma

Obliczamy opór opornika A

Obliczamy opór opornika B

Widzimy, że opór opornika B jest dwukrotnie mniejszy od oporu opornika A, czyli zdanie:
Opór opornika B jest dwukrotnie większy niż opornika A
jest zdaniem fałszywym

Odp. C Sprawdzamy czy zdanie:Moc wydzielona na oporniku B wynosi 36 W, gdy jest do niego przyłożone napięcie 6 V jest zdaniem prawdziwym

Skorzystamy ze wzoru na moc urządzenia elektrycznego, do którego podstawimy dane odczytane z wykresu

Tak, zdanie:
Moc wydzielona na oporniku B wynosi 36 W, gdy jest do niego przyłożone napięcie 6 V
jest zdaniem prawdziwym
