Wskaż, na którym schemacie błędnie przedstawiono połączenie mierników w celu...Spotkania z fizyką klasa 8 Podręcznik wyd. Nowa Era

Rozwiązanie zadania:

Wskazówka: Woltomierz zawsze podłączamy do obwodu równolegle, a amperomierz szeregowo. W podanych obwodach szukamy błędnie podłączonego miernika woltomierza lub amperomierza.

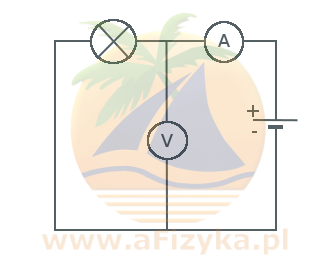

Obwód A

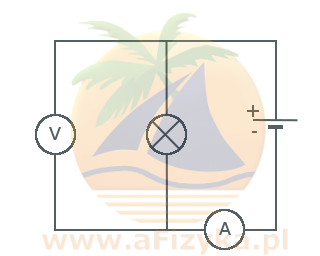

Obwód B

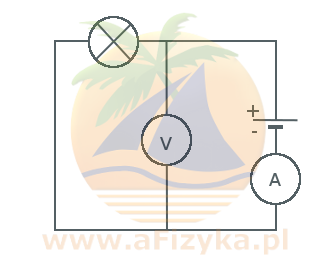

Obwód C

Obwód D

Z podanych obwodów jedynie w obwodzie D błędnie podłączono mierniki. Woltomierz podłączono szeregowo, a amperomierz równolegle
