Część instalacja w biurze jest zabezpieczona bezpiecznikiem 16 A

Przedstawiona treść zadania jest tylko fragmentem (cytatem) całej treści zamieszczonej w podręczniku lub zbiorze zadań. Aby w pełni można było skorzystać z analizy rozwiązania zadania, należy znać pełną treść zadania. Zachęcamy do kupna danego podręcznika lub zbioru zadań z fizyki.

Rozwiązanie zadania:

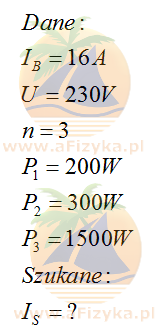

Zapiszemy dane i szukane

Wskazówka: Aby się przekonać czy instalacja elektryczna nie jest przeciążona, czyli czy użyty bezpiecznik rozłączy obwód należy obliczyć jaki popłynie prąd elektryczny przez instalację (oznaczymy go przez I_s). Jeżeli jest on mniejszy niż dopuszczalny prąd bezpiecznika I_B=16 A to, bezpiecznik nie rozłączy obwodu.

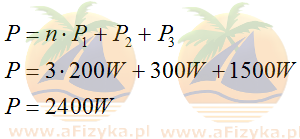

Obliczamy całkowitą moc obciążenia obwodu elektrycznego

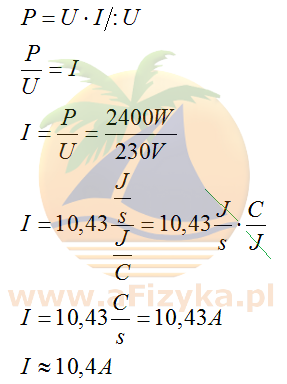

Ze wzoru na moc po przekształceniu obliczamy natężenie prądu elektrycznego jaki popłynie przez obwód przy całkowitym obciążeniu

Odp. Urządzenia elektryczne są prawidłowo dobrane do dopuszczalnego obciążenia sieci elektrycznej w tym biurze. Użyty bezpiecznik nie rozłączy obwodu, ponieważ natężenie prądu płynącego przez obciążony obwód elektryczny jest mniejsze od dopuszczalnego natężenia prądu bezpiecznika (10,4 A < 16 A)
