Rozwiązanie zadania:

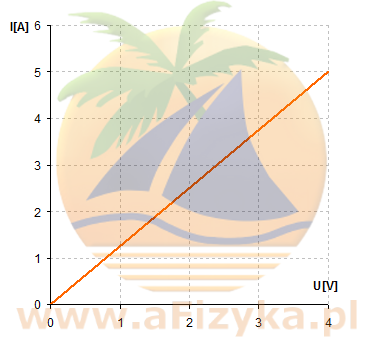

Wykres zależności natężenia prądu od napięcia I(U) dołączony do zadania
Wskazówka: Zaznaczymy na wykresie pomocnicze linie ułatwiające odczytanie natężenia prądu elektrycznego przy napięciu 2 V i 4 V
Odp. a) Odczytane z wykresy natężenie prądu dla napięcia 2 V wynosi 2,5 A
Odp. b) Odczytane z wykresu natężenie prądu dla napięcia 4 V wynosi 5 A
Odp. c) Udowadniamy wykonując odpowiednie obliczenia, że opór jest taki sam zarówno przy napięciu 2 V, jak i 4 V
Wskazówka: Skorzystamy z prawa Ohma.
Zapiszemy dane i szukane
Wzór wynikający z prawa Ohma użyjemy do obliczenia oporu elektrycznego dla obu przypadków
Z wykonanych obliczeń widzimy, że wartość oporu przewodnika jest jednakowa i nie zależy od napięcia i natężenia prądu przepływającego przez przewodnik
Odp. d) Wyznaczamy wartość natężenia prądu, gdy napięcie wynosi 1 V
Wskazówka: Odczyt wartości natężenia prądu z wykresu przy tej skali osi natężenia prądu będzie niedokładny. Musimy obliczyć te natężenie korzystając z prawa Ohma i obliczonego oporu w poprzednim podpunkcie
Odp. Natężenie prądu przy napięciu 1 V wynosi 1,25 A.
