Na rysunkach zaznaczono wskazania dwóch mierników uniwersalnych oraz schemat obwodu...Spotkania z fizyką klasa 8 Podręcznik wyd. Nowa Era

Rozwiązanie zadania:

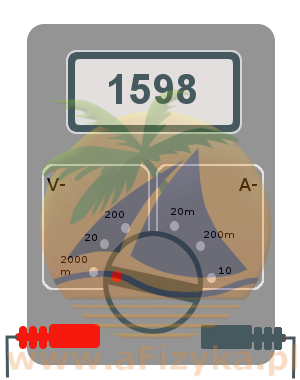

Rysunek miernika nr 1

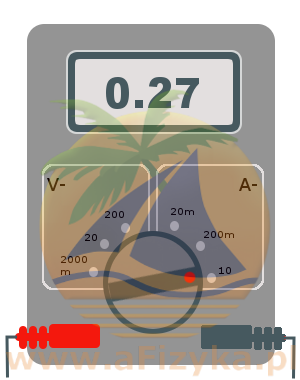

Rysunek miernika nr 2

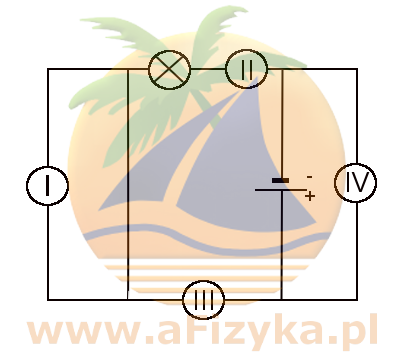

Schemat obwodu

Odp. a) Miernik 1 wskazywał napięcie elektryczne równe 1598mV, (czyli 1,598V). Miernik 2 wskazywał natężenie prądu równe 0,27 A

Odp. b)

Miernik 1 (mierzący napięcie na baterii) mógł być podłączony zarówno w punkcie I, jak i IV

Miernik 2 (mierzący natężenie prądu płynącego przez żarówkę) mógł być podłączony zarówno w punkcie II, jak i III
