Narysuj w zeszycie schemat obwodu elektrycznego złożonego z dwóch żarówek połączonych szeregowo...Spotkania z fizyką klasa 8 Podręcznik wyd. Nowa Era

Rozwiązanie zadania:

Wskazówka: Amperomierz zawsze włączamy w obwód elektryczny szeregowo i mierzy natężenie prądu elektrycznego. Woltomierz zawsze jest podłączony równolegle i mierzy napięcie na zaciskach elementu obwodu elektrycznego

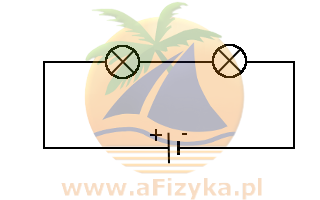

Odp. Schemat obwodu złożonego z baterii i dwóch żarówek połączonych szeregowo

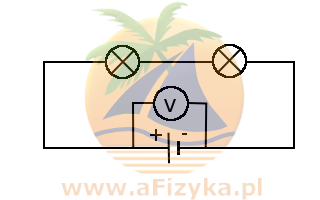

Schemat obwodu złożonego z baterii i dwóch żarówek połączonych szeregowo oraz woltomierza, który mierzy napięcie na zaciskach baterii

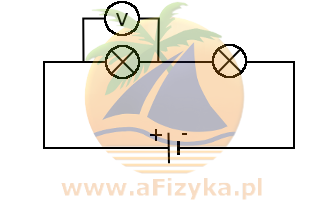

Schemat obwodu złożonego z baterii i dwóch żarówek połączonych szeregowo oraz woltomierza, który mierzy napięcie na zaciskach jednej z żarówek
