Na rysunku przy jednym z wektorów siły zapisano wartość...Spotkania z fizyką klasa 7 Podręcznik wyd. Nowa Era

Rozwiązanie zadania:

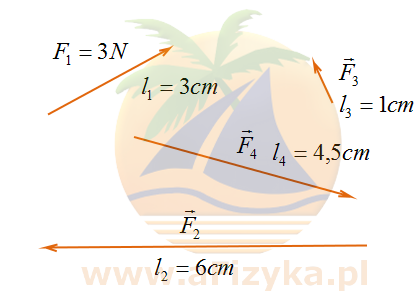

Wskazówka: Wiemy, że wartość wektora siły F₁ wynosi 3N, chcąc wyznaczyć wartości pozostałych wektorów musimy ustalić ile niutonów przypada na jeden centymetr długości. Mierzymy linijka długość wektora F₁ jak i pozostałych wektorów

Przy użyciu proporcji obliczamy ilu niutonom odpowiada jeden centymetr długości

Jednemu centymetrowi długości odpowiada jeden niuton. Szukane wartości wektorów można łatwo obliczyć w pamięci lub obliczyć je z poniższych proporcji

Obliczamy wartość wektora F₂

Odp. Wartość wektora F₂ wynosi 6N

Obliczamy wartość wektora F₃

Odp. Wartość wektora F₃ wynosi 1N

Obliczamy wartość wektora F₄

Odp. Wartość wektora F₄ wynosi 4,5N
